1 时钟树简介

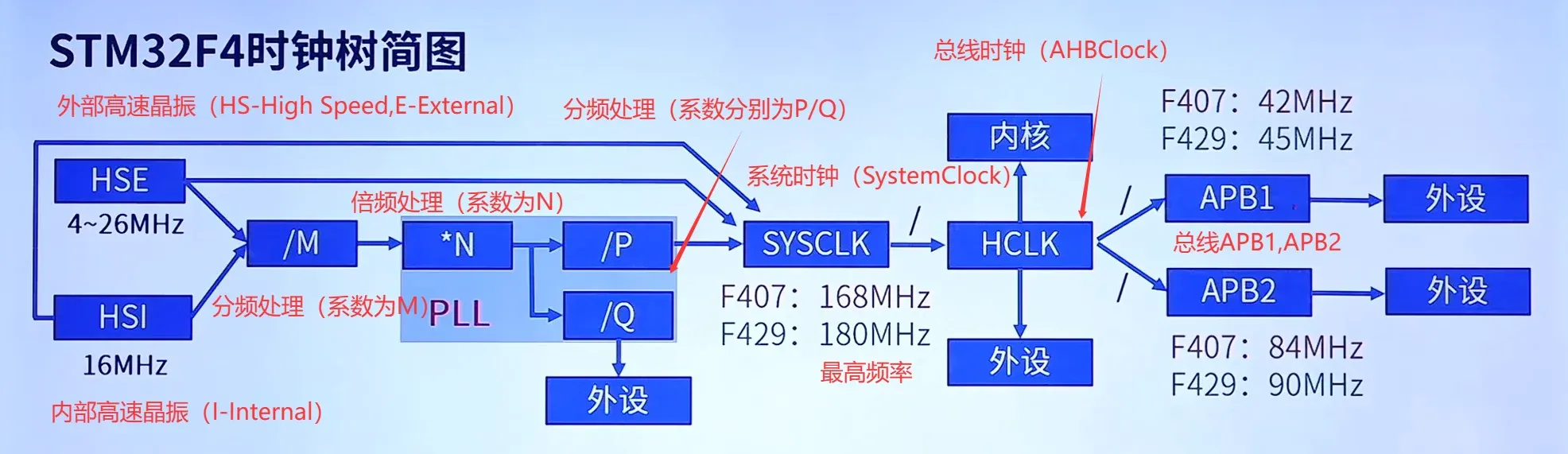

我们先简单介绍一下时钟树（基于STM32F407），先看简图（高速部分）：
可以看到外部晶振（探索者系列HSE频率为8MHz，F4系列HSI为16MHz）经分频和锁相环的倍频分频后为SYSCLK提供了一个稳定的高速频率，并（经分频后-可选）传递到总线部分，再经一系列分频操作传递给外设。
F1系列HSI默认直接进行二分频，目的是：满足 PLL 硬件输入规格、兼容频率上限、提升时钟稳定性而设计的强制逻辑，是底层硬件与时钟规划的最优解（由豆包生成）
AHB分频操作的目的：向下满足不同外设的硬件频率上限，向上匹配系统性能与功耗的平衡，同时兼顾总线协议兼容性和特殊外设（如定时器）的功能需求。（由豆包生成）
内部振荡器为RC振荡器，稳定性较差，使用外部振荡器可以得到更稳定的频率

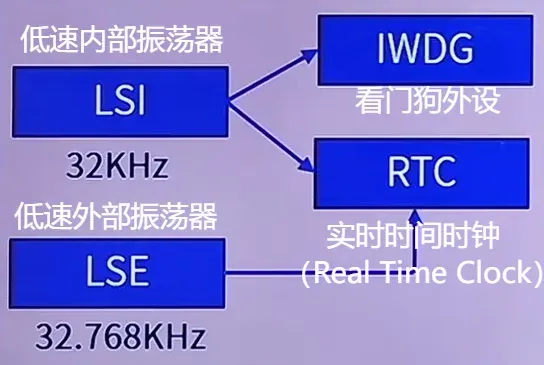

下面再看低速部分：
IWDG(Independent Watchdog)主要用于超时复位，在程序卡死时复位单片机
这里主要看RTC，RTC用于为系统提供精确的时间，因此在有外部振荡器的情况下优先选择外部振荡器（频率更稳定），若实在没有外部振荡器也可以使用内部振荡器替代。

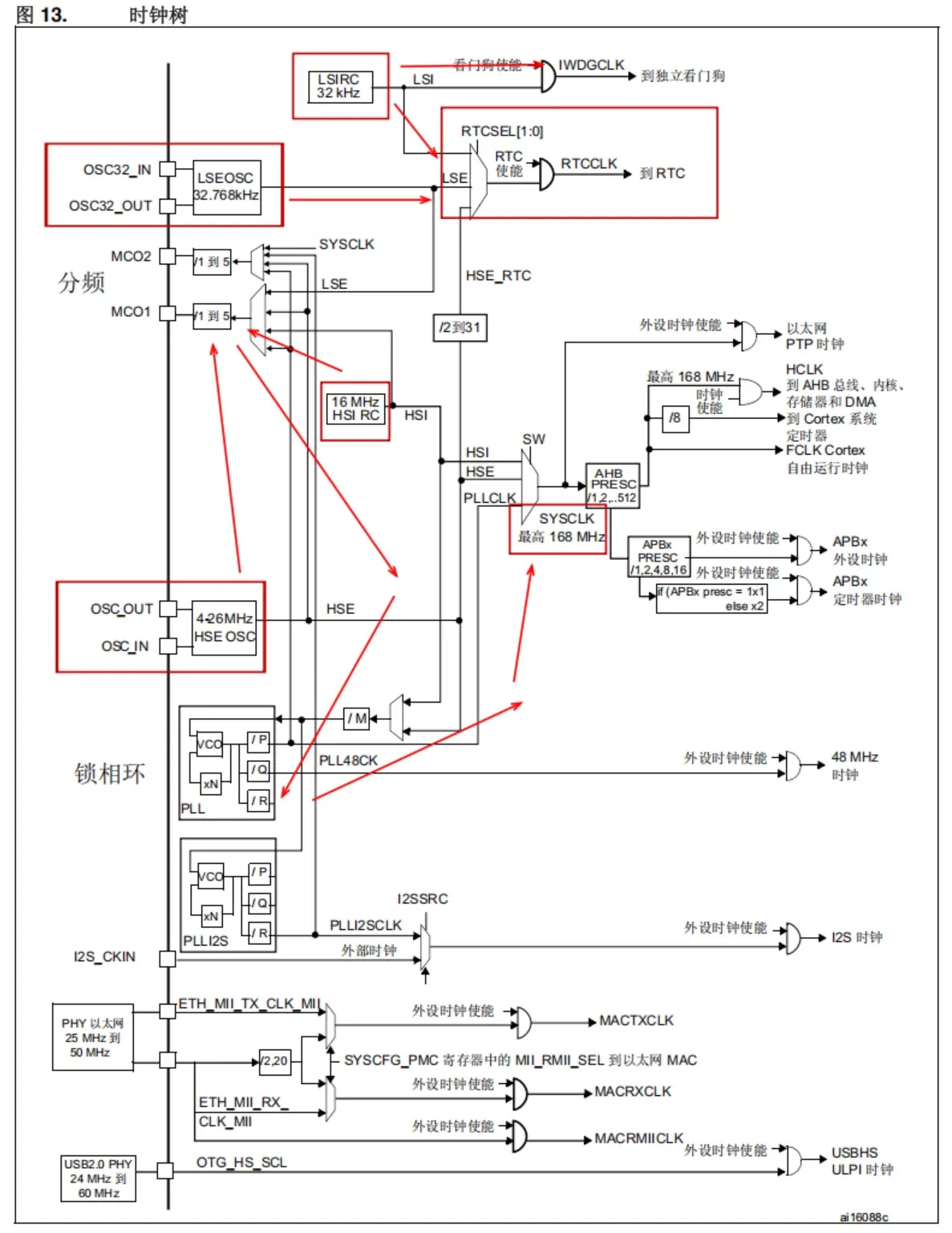

看完简图我们最后过一遍原题图就开始进入CubeMX的部分：
2 CubeMX新建工程

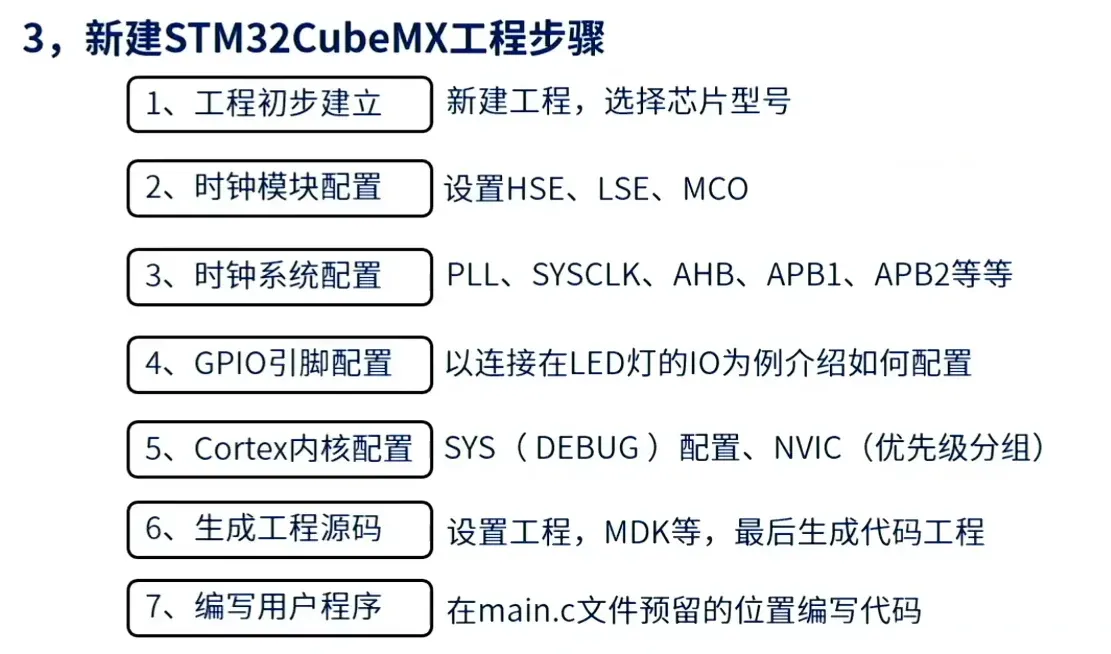

先看大纲：
2.1 工程初步建立

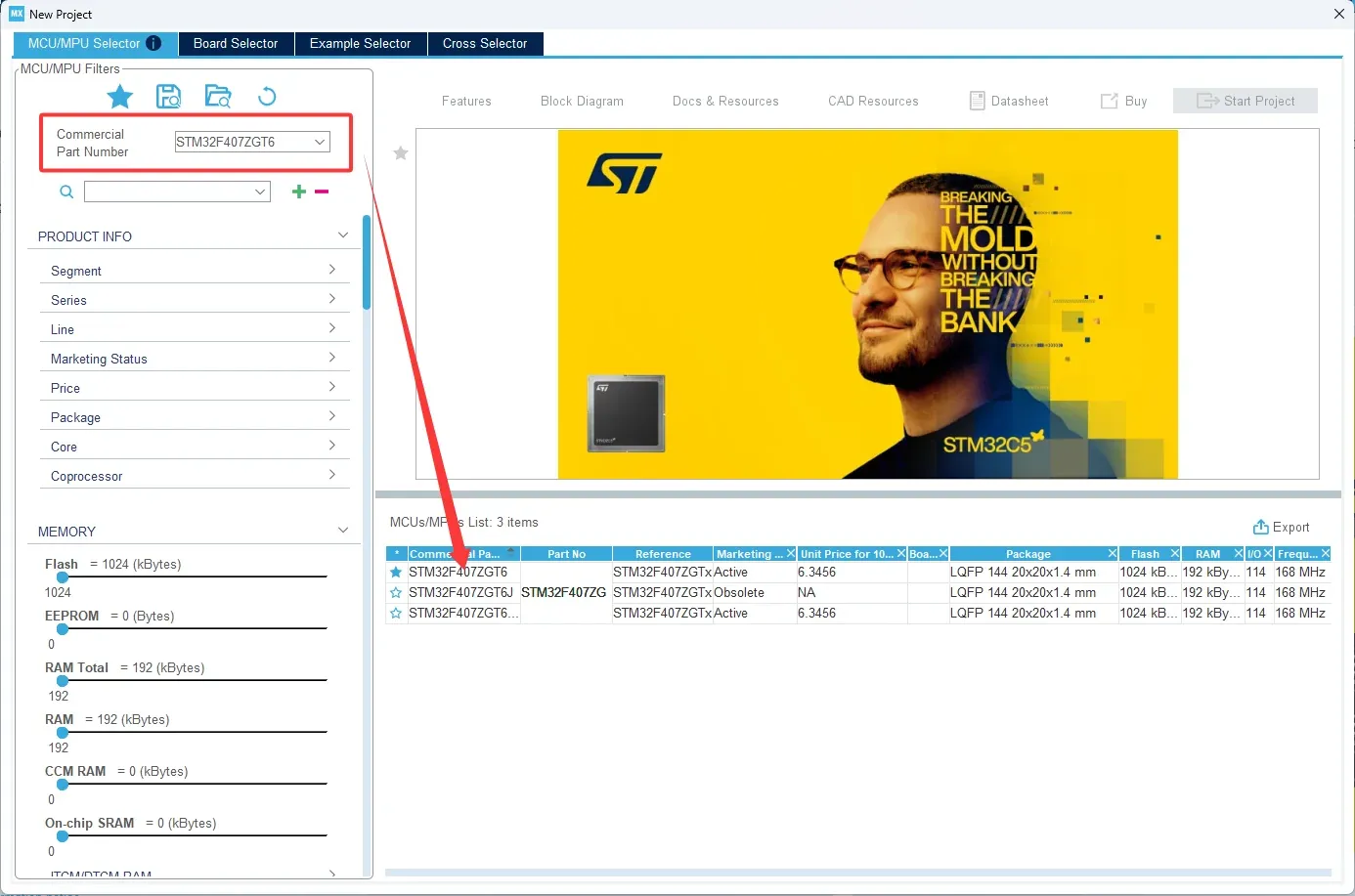

打开CubeMX，找到File->New Project，在MCU选项卡中输入对应芯片型号查找芯片，双击进入到配置界面即完成了工程初步建立。
2.2 时钟相关设置

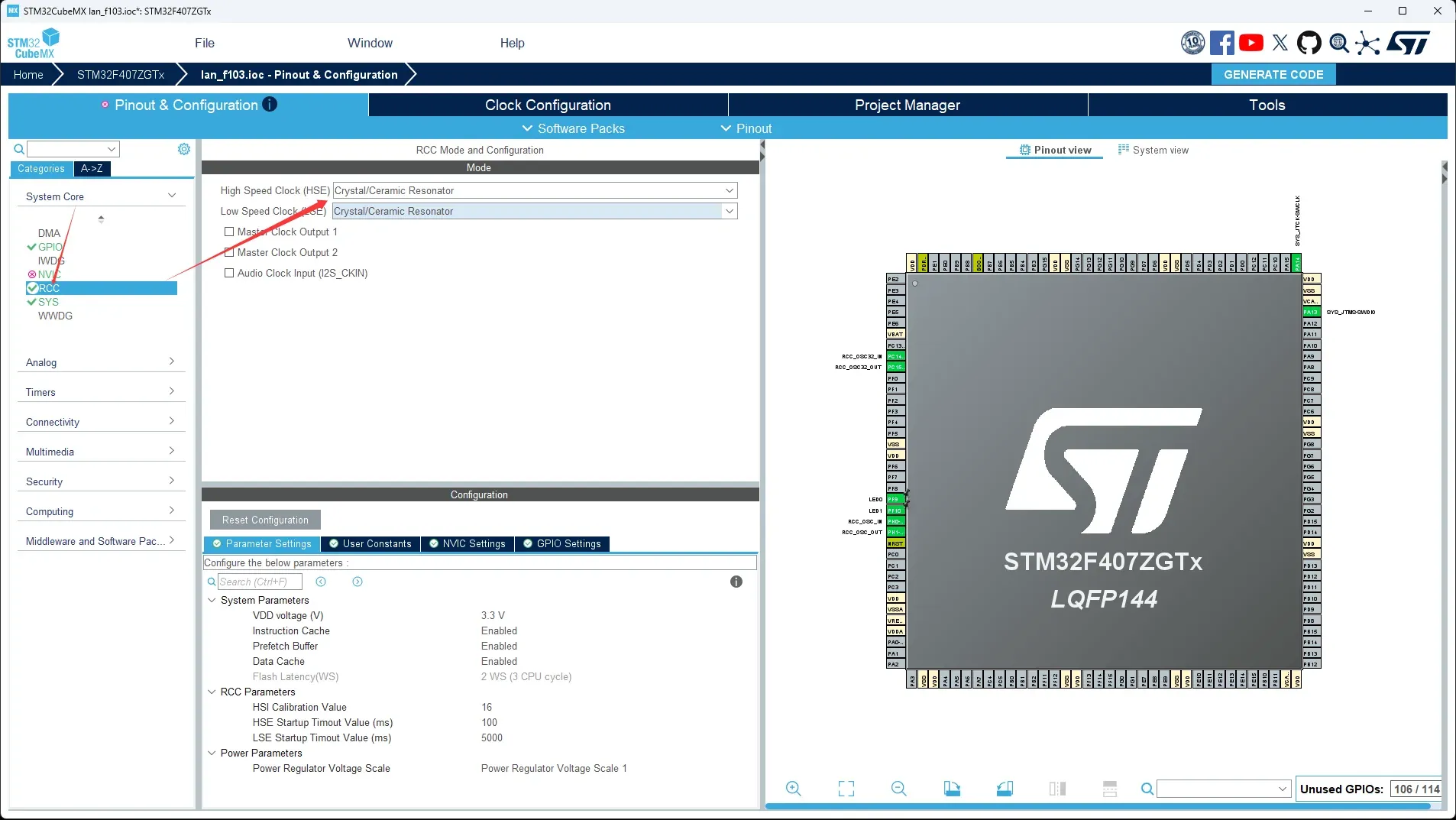

首先是设置HSE和LSE，在配置界面左侧展开System Core，在列表中双击RCC，将HSE和LSE都设置为Crystal/Ceramic Resonator（晶体/陶瓷振荡器）对于下面的两个MCO（Master Clock Output1/2）设置，若工程有输出时钟的需求则勾选，本次范例中仅展示跑马灯，因此不做勾选。

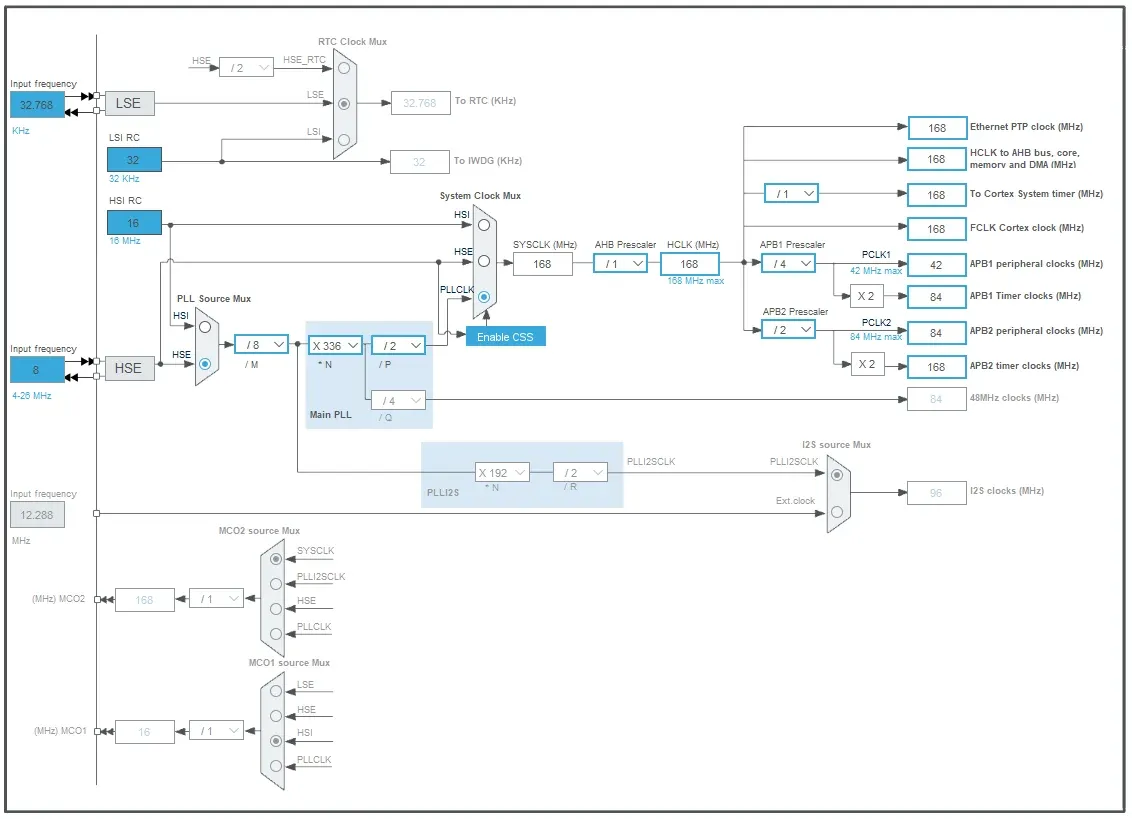

之后来到配置界面上方Clock Configuration（时钟系统配置），参照我们前面的时钟树相关配置，我们可以完成如下设置：
对于上方的RTC部分，若要使用外部晶振，需要先在Pinout & Configuration选项卡中展开左侧的Timer，在RTC设置中勾选Activate Clock Source才能进行设置。
2.3 GPIO针脚设置

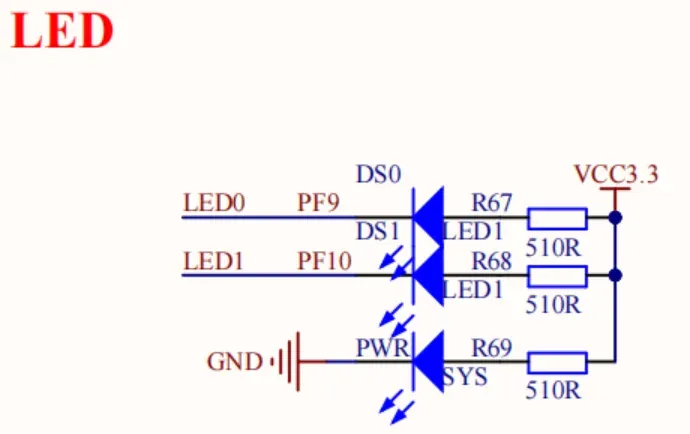

首先我们在原理图中知道，探索者的两个LED灯接入的针脚为PF9和PF10：
之后在配置界面的芯片图部分找到这两个针脚，并将其与GPIO_Output对应

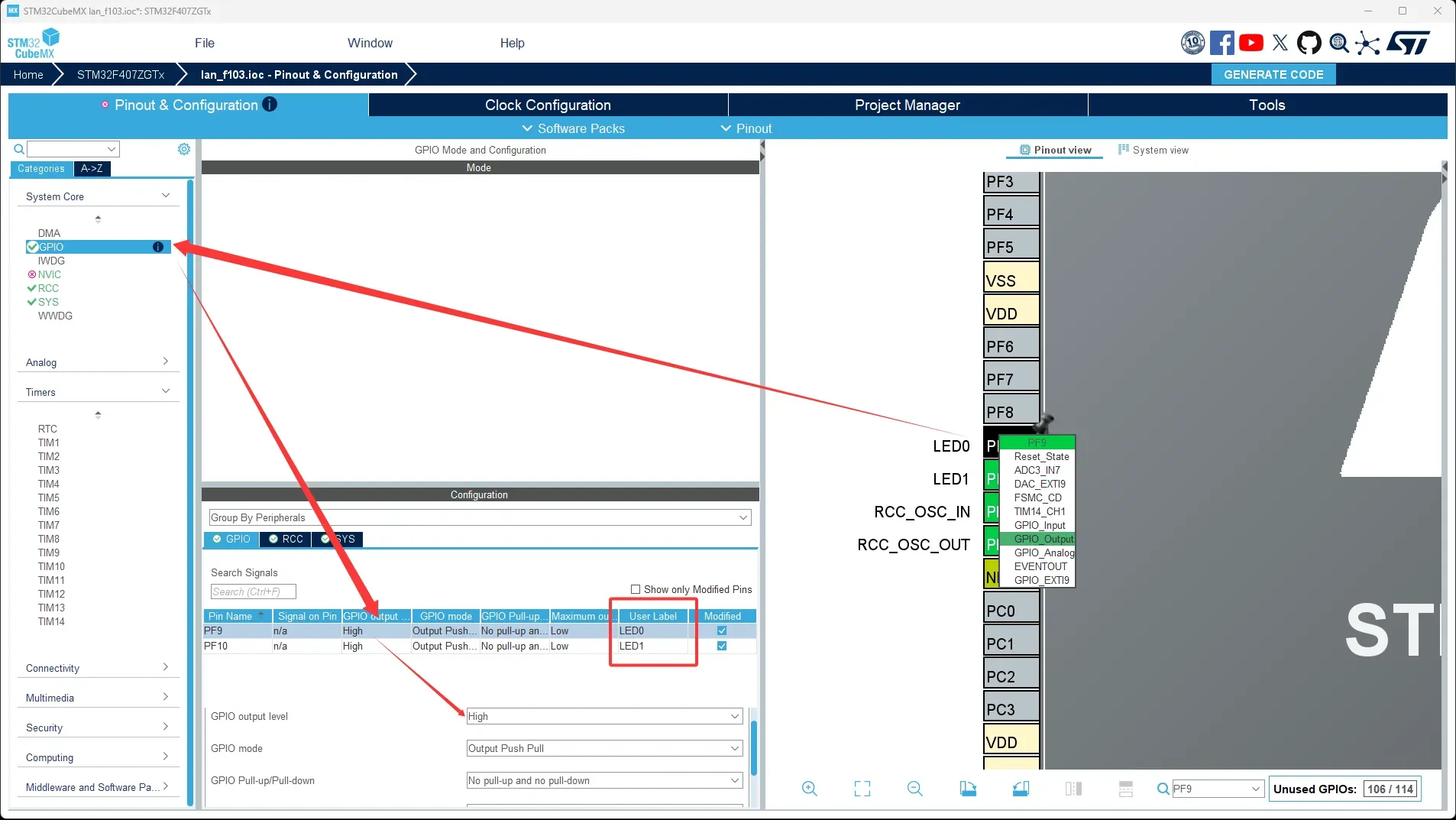

之后来到GPIO选项卡对两个针脚进行配置：
我们将output level修改为High（探索者中LED接的是3.3V的高电平，选择输出等级为High（即高电平），则LED两侧无电势差，默认为灭）。
将GPIO mode改为Push Pull（默认即为此），此选项与另一选项Open Drain的解释见下：
| 特性 | 推挽输出 (Push Pull) | 开漏输出 (Open Drain) |
|---|---|---|
| 高电平驱动 | 主动输出，直接到 VCC | 高阻态，需外部上拉 |
| 低电平驱动 | 主动输出，直接到 GND | 主动输出，直接到 GND |
| 驱动能力 | 强 | 高电平驱动弱，取决于上拉电阻 |
| 线与逻辑 | 不支持 | 支持 |
| 电平转换 | 不方便 | 方便 |
| 典型应用 | LED、UART、SPI | I2C、电平转换 |
（由豆包生成）
下一个选项暂不做解释。
对于Maximum output speed（最大输出速度）选项，用于驱动LED选Low就足够了。
在User Label（用户标签）中，我们可以对这个针脚进行宏定义，将其命名为LED0/1以方便后续代码编写。
对两个针脚进行相同操作后即完成了GPIO的设置。

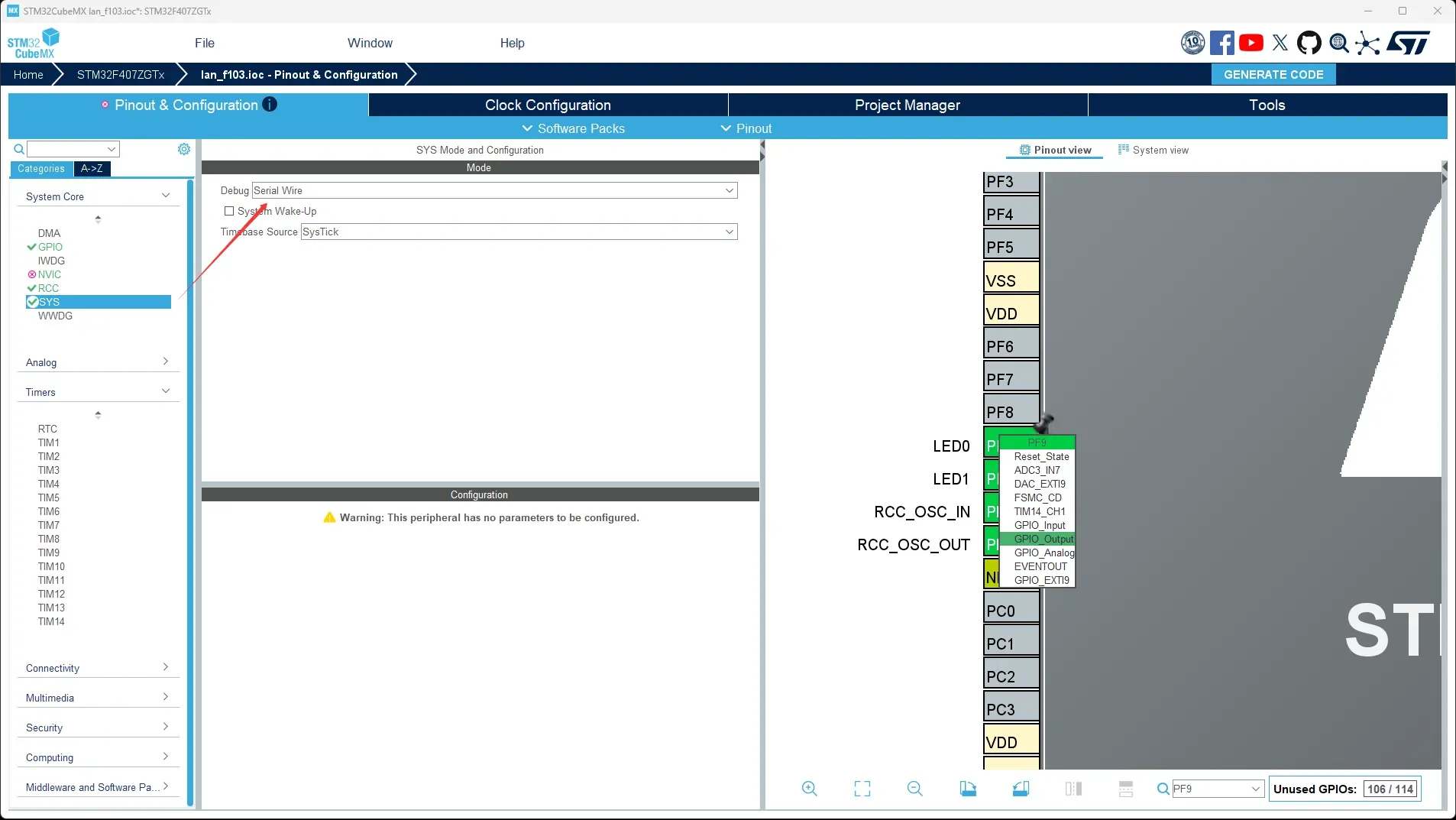

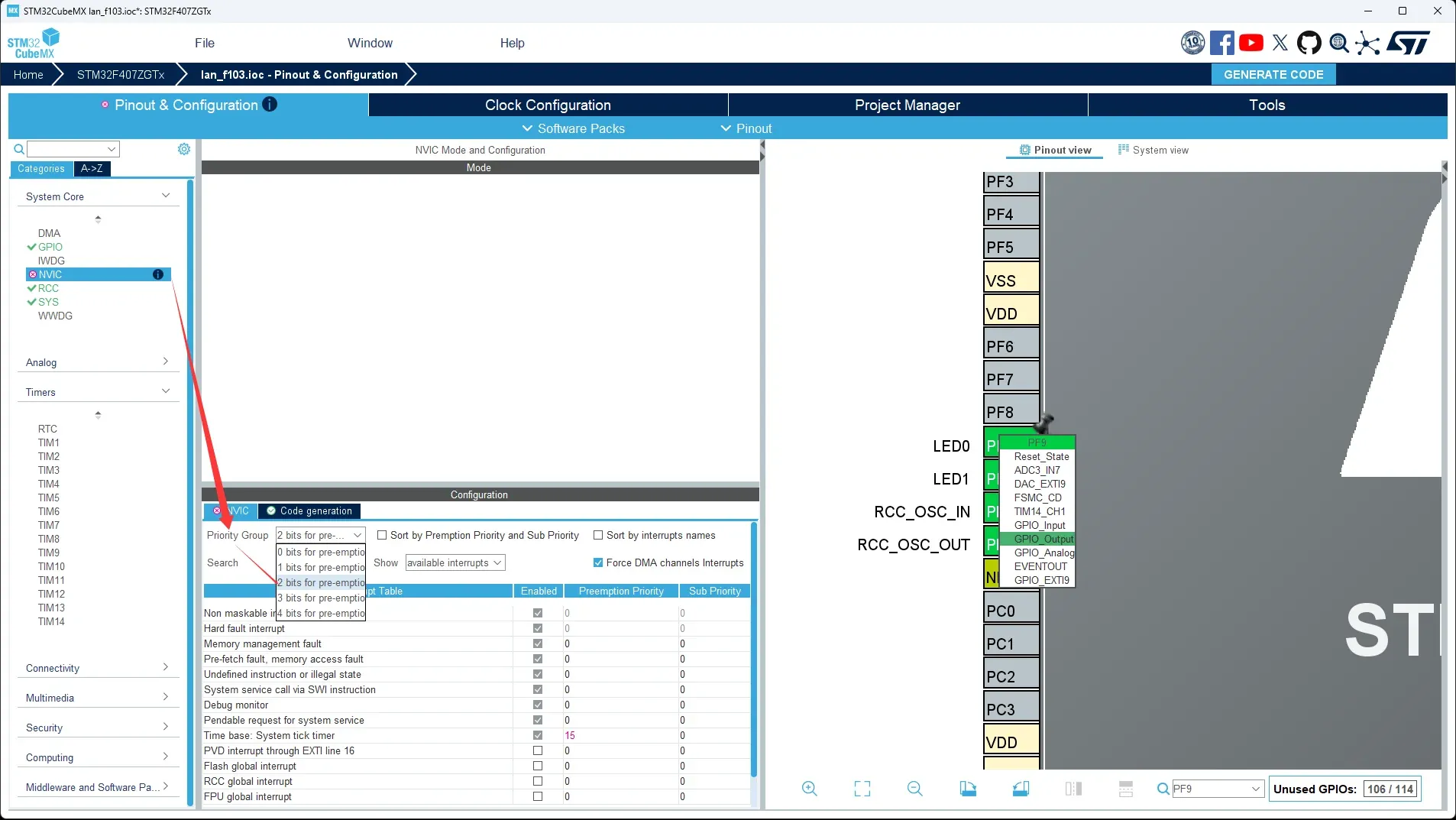

2.4 Cortex内核配置
直接看图吧，码字码的我好饿：
2.5 生成工程源码

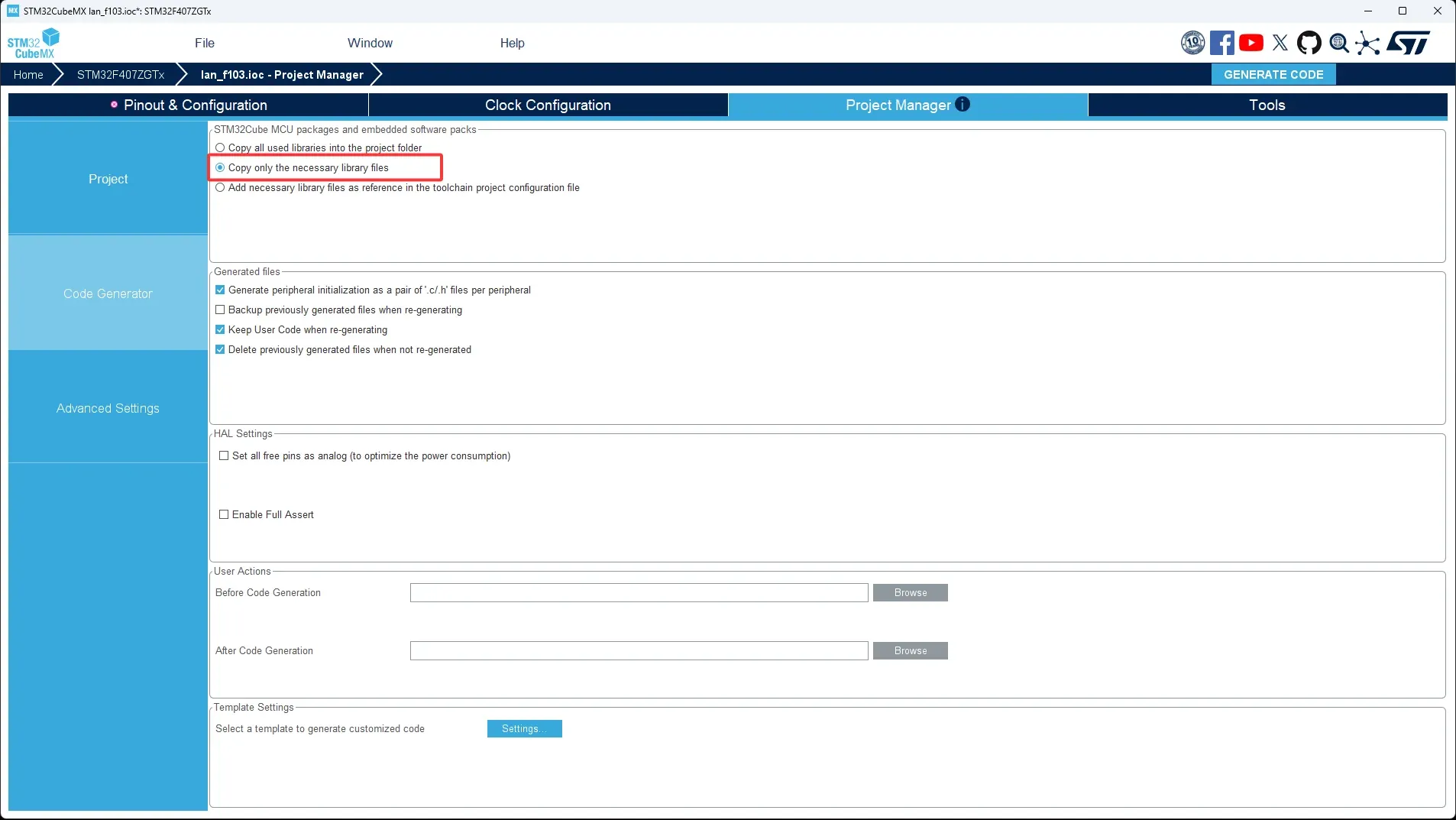

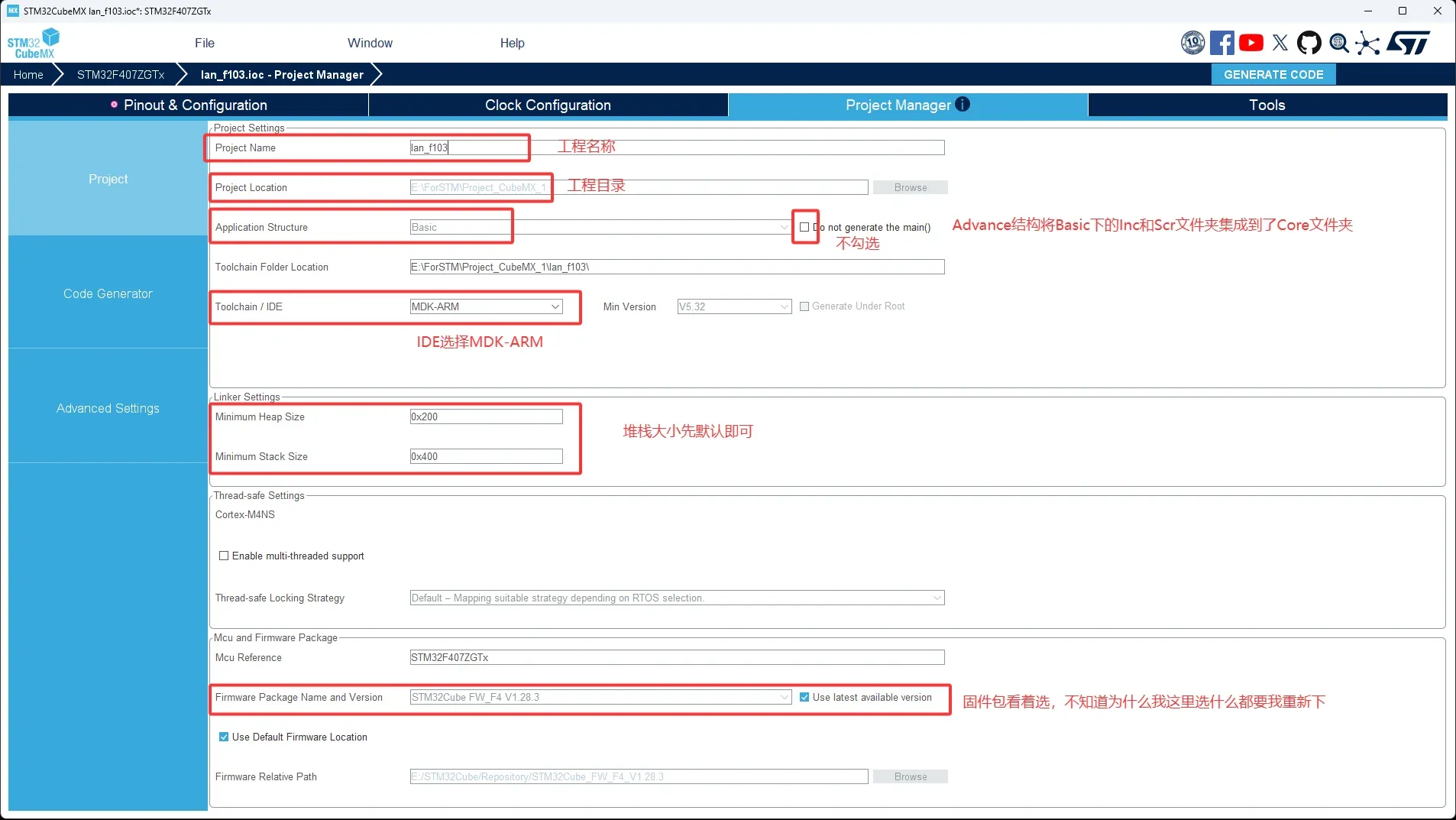

看图吧：
最后点击右上角GENERATE CODE开始生成初始化代码。
生成完成后即可在文件夹中找到工程文件。
2.6 编写用户程序

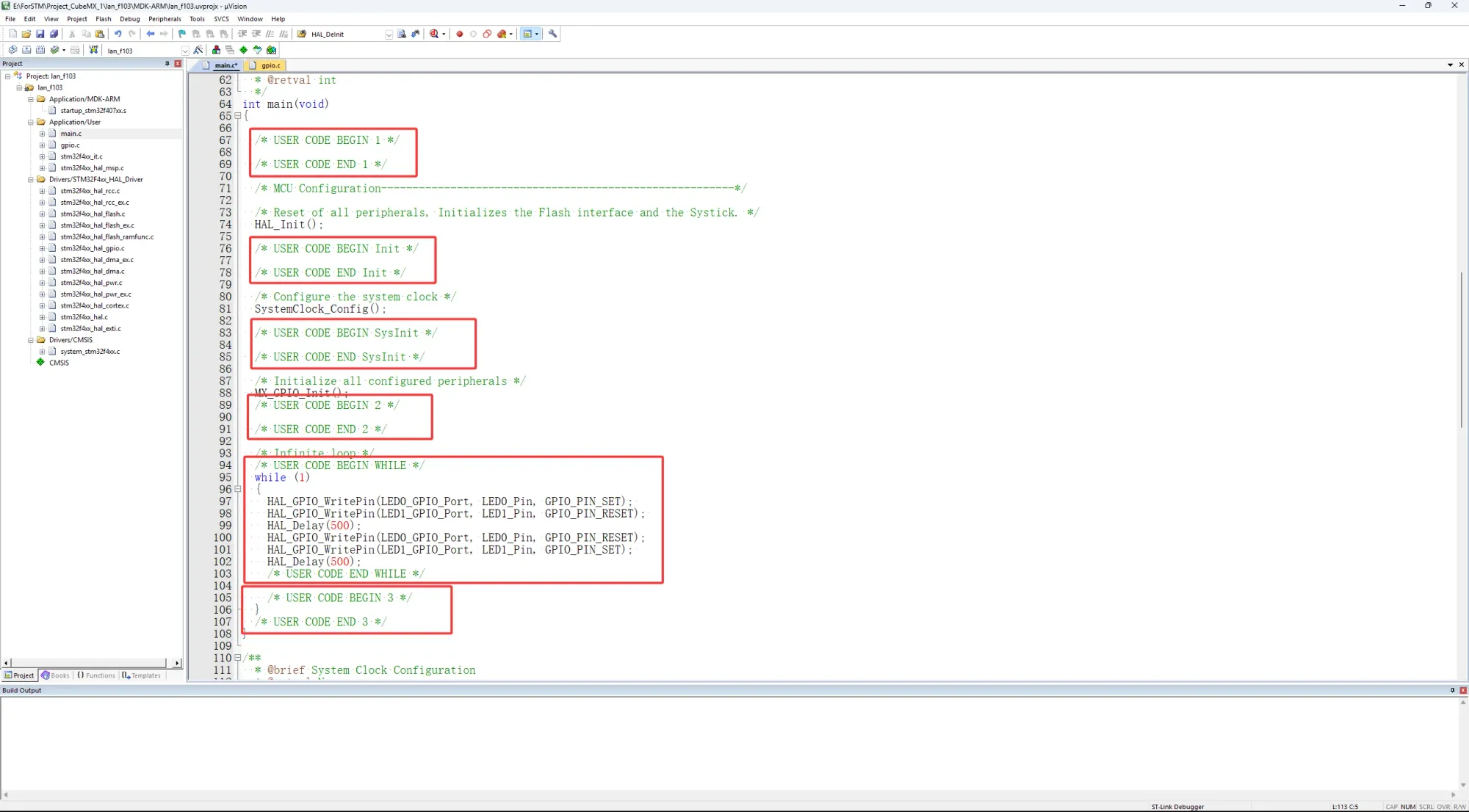

在Keil中打开工程文件，打开main.c文件，用户代码只可在下图中被BEGIN/END注释包围的部分编写，否则会被后续生成的初始化代码覆盖：
3 结语
我好饿我要去吃麻辣烫了。
