26.2.6 ZD-EP9 [Keil环境配置/sfr文件问题] 对Keil集成开发环境的初步认识

首先总结一点，Keil对新手太不友好了。

很多配置环境过程中遇到的问题要去网上不断找教程，过程十分痛苦。

还很容易崩溃。。

配置大致流程

下面还是来回顾一下上手一个单片机（我还记得）的大致流程吧：

· 查阅官方芯片数据手册

· 在Keil中安装芯片对应的器械支持包*

· 在项目中配置好开发环境（如仿真器配置、优化程度选择）

· 进行项目开发

这其中最烦的就是开发环境的配置了。

简记一下仿真器配置：

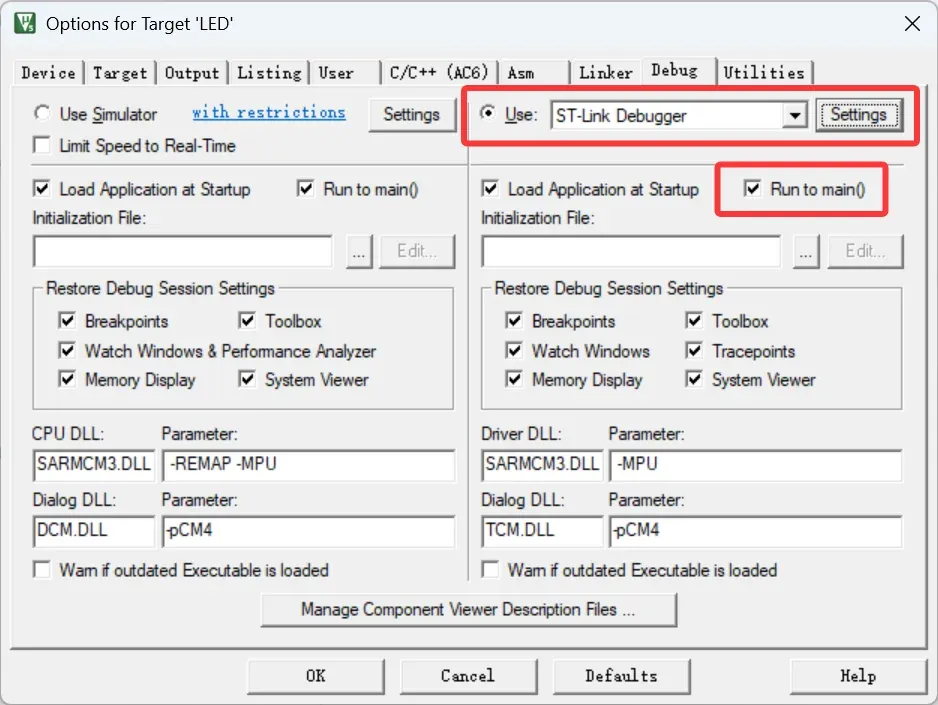

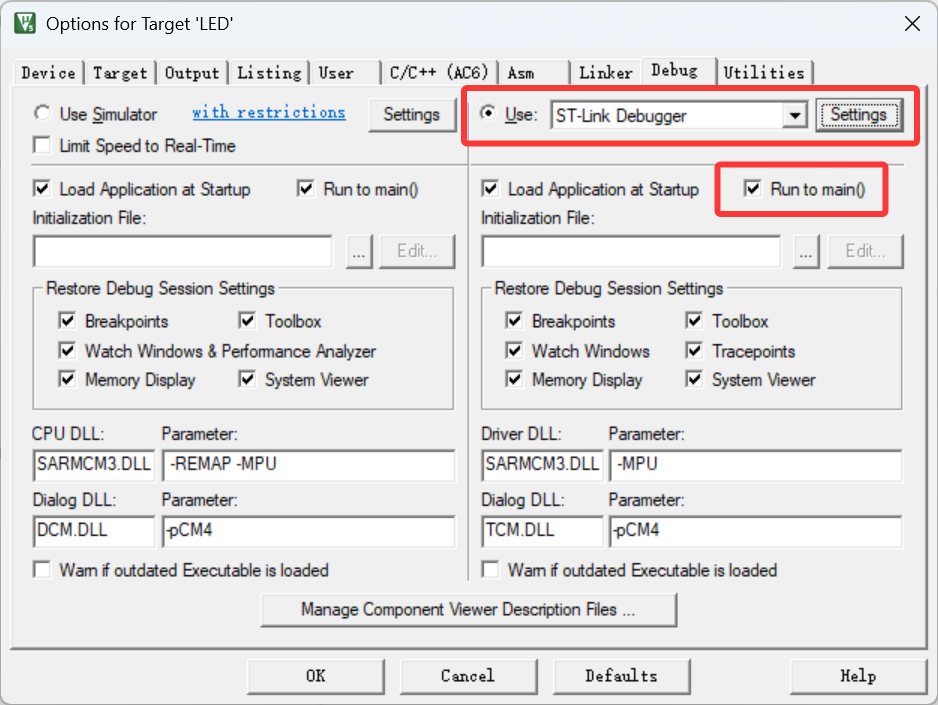

· 首先在Debug界面右侧（硬件调试方法，左侧为软件调试方法）选择对应的仿真器（或称下载器，目前使用的是更专用的ST-Link下载器，后续可能会用到更通用的DAP仿真器），并勾选下方Run to main()选项

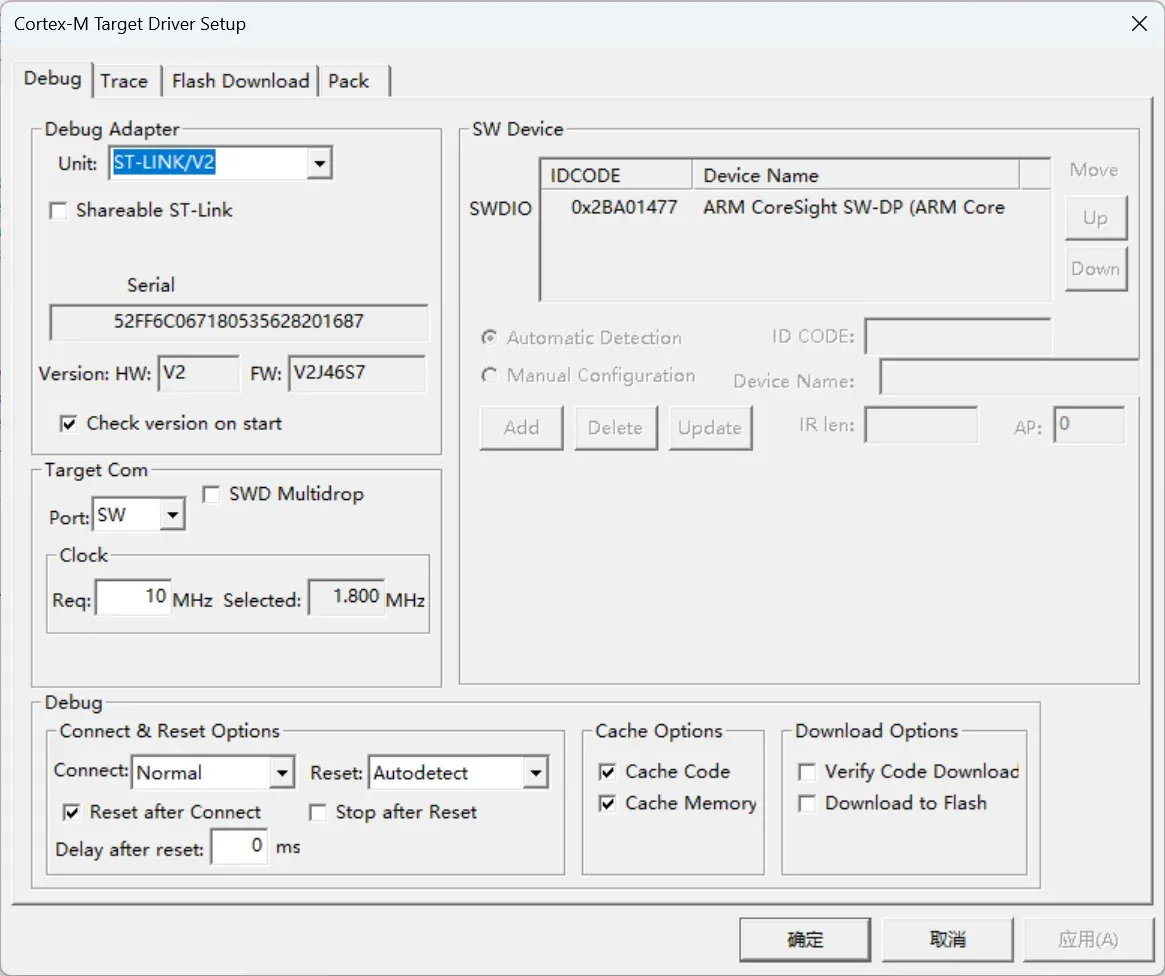

· 进入setting界面，默认无需进行更多修改

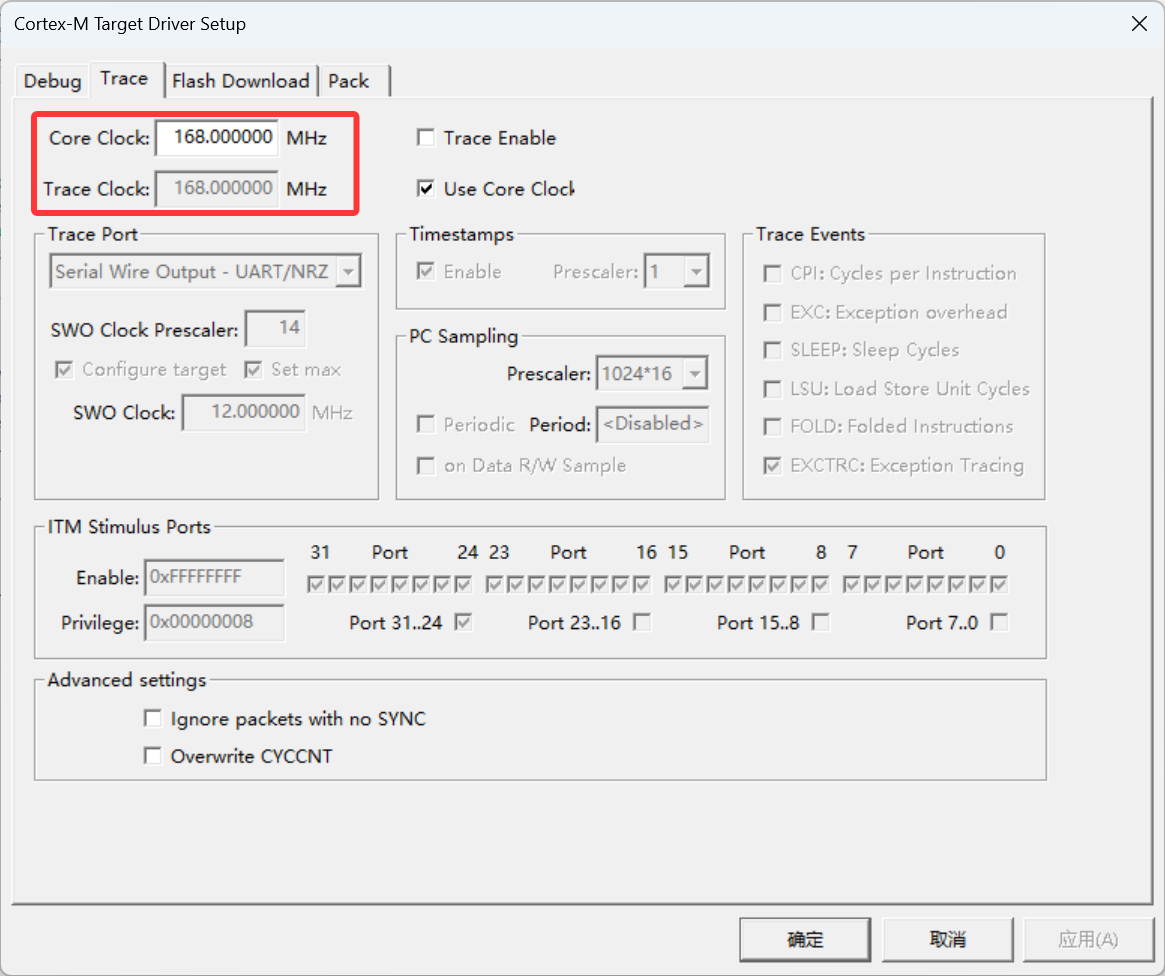

· 值得注意的是，在仿真器的Trace（时间调试相关设置）界面需要将Core Clock（芯片频率）设置成对应芯片的最大频率（根据需要适时调整，最大频率F1系列72MHz，F4系列168MHz），可在Keil界面的File - Devices Datebase界面中查询

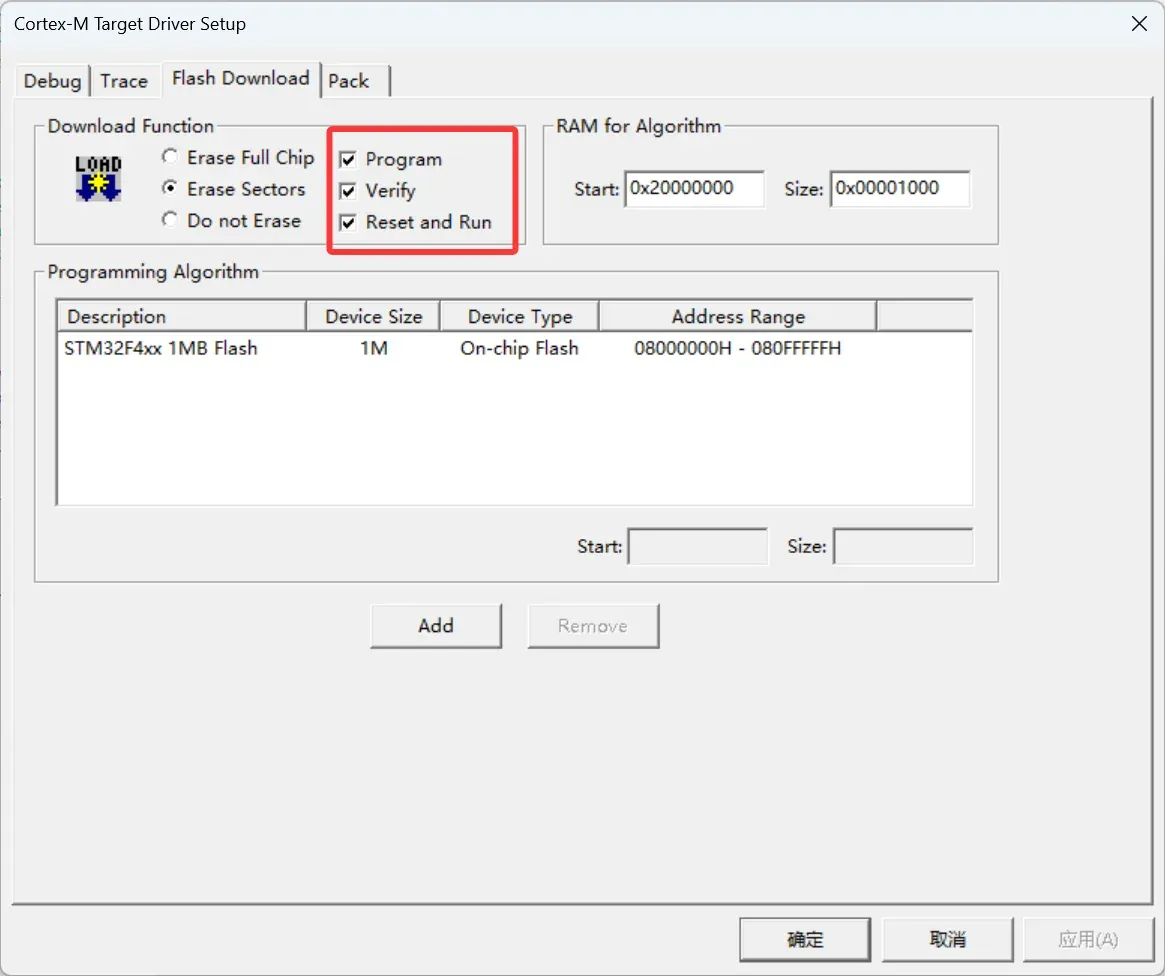

· 在闪存下载界面要讲Reset and Run选项勾选，另外左侧是下载前对芯片进行的操作（从上到下分别为擦除全片，擦除分区，不进行擦除）

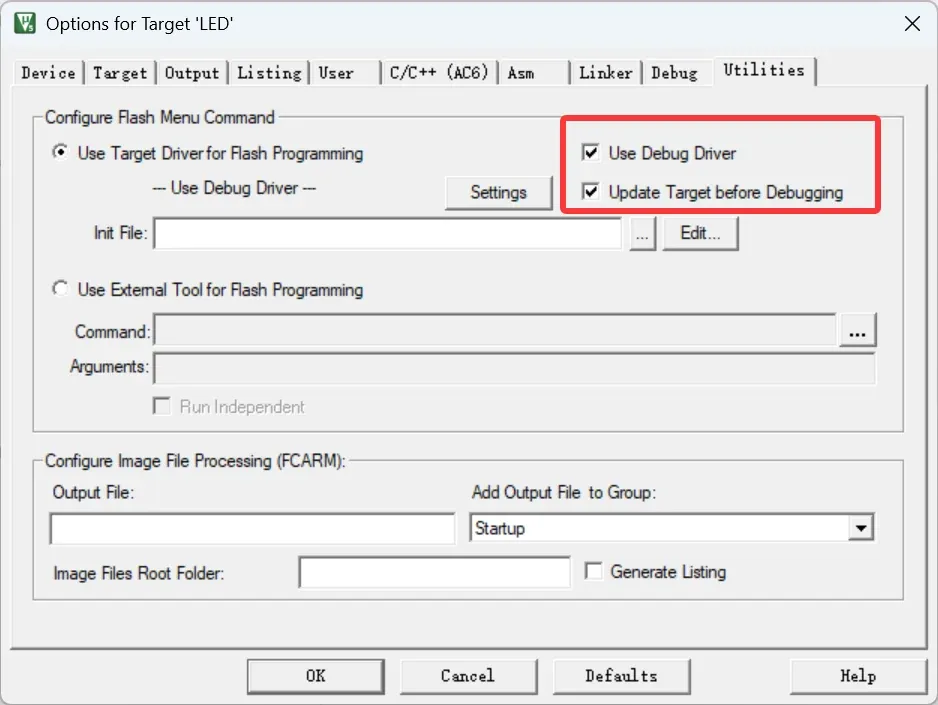

· 在项目设置的Utilities界面勾选Use Debug Driver选项

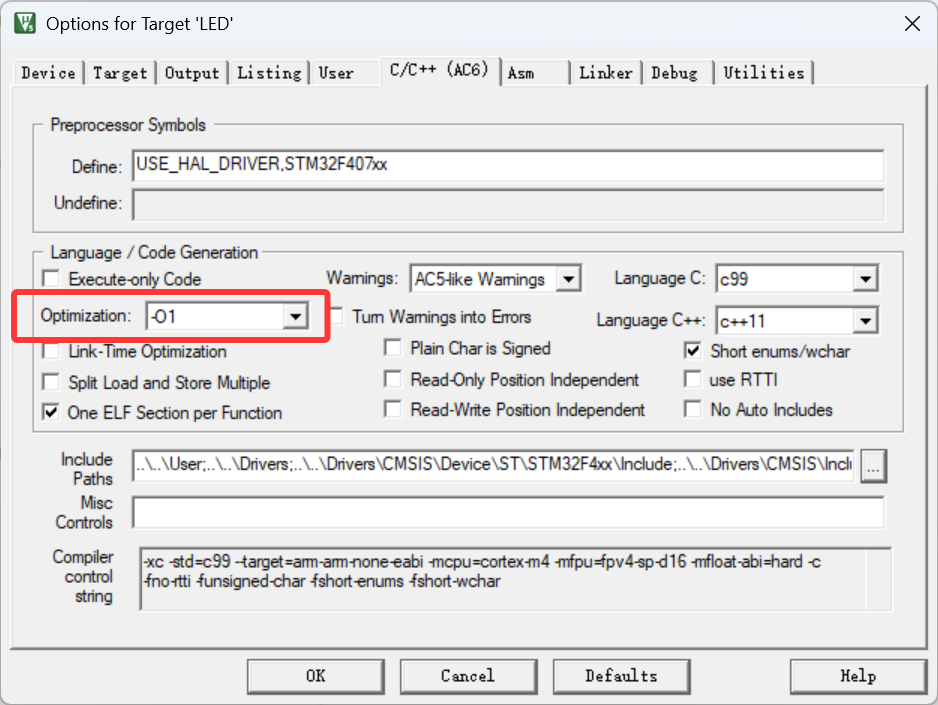

· 此外，要在C/C++选项卡对代码优化程度进行选择，最好使用-O0（及Level0），避免在watch窗口中出现<not in scope>（不在范围中）提示

遇到的问题

首先是退出调试界面保存问题：

原因：Keil开发环境对中文不友好，路径中中文过多会导致程序崩溃

解决方法：减少路径长度，减少中文数量（10以内），在退出调试前清空断点

其次一个重头戏就是前文的*内容，Keil内置的Pack Installer在更新后不会解压器械包SVD（system viewer description）文件中的.sfr文件，导致Keil无法读取外设寄存器的数据（到底是什么脑回路？？）

解决方法是通过内置的svdconv.exe程序对.svd文件进行解压，得到.sfr文件，具体操作方法见原贴链接：keil无法查看外设寄存器（生成SFR文件）

这里给出使用到的终端代码：SVDConv ARM_Sample.svd --generate=sfr

长路漫漫。。
